マザーボードのSATA端子はどこ？初心者でも迷わない接続ガイド

自作PCのアップグレードやストレージの増設をしようと思ったとき、まずぶつかる壁がマザーボードのSATAポートがどこにあるのかという問題ですよね。

特に最近のマザーボードは冷却用のカバーや巨大なグラフィックボードに覆われていて、パッと見では接続先が見当たらないことも珍しくありません。

マザーボードのSATA端子がどこにあるのか、またHDDやSSDを増設する際にどのポートを使えばいいのかといった疑問は、自作ファンなら誰もが一度は通る道です。マザーボードのsataの場所探しで苦労している方も多いと思いますが、実は配置には一定の法則があるんです。

この記事では、ポートの物理的な探し方から、M.2 SSDとの排他仕様といった少し複雑なルールまで、私の実体験を交えて分かりやすく解説します。これさえ読めば、マザーボードのsata増設や接続で迷うことなく、スムーズに作業を進められるはずですよ。

マザーボードのSATA端子はどこにあるのか徹底解説

マザーボードの基板は非常に複雑に見えますが、SATAポートの配置には設計上の「お作法」があります。まずはその基本をマスターして、どこに何があるのかを正確に把握しましょう。配置の理由を知ると、次からの増設がぐっと楽になりますよ。

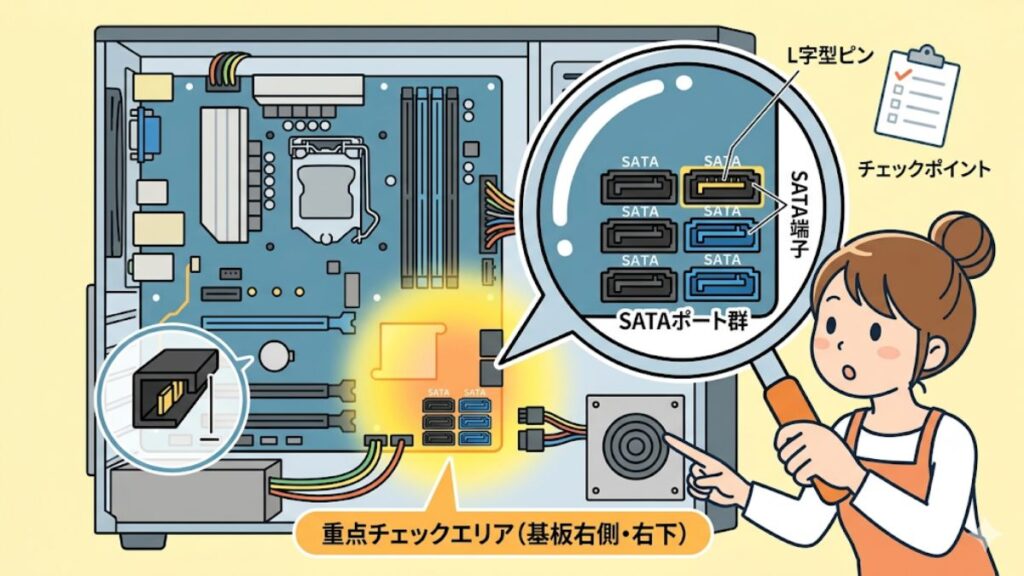

初心者でもわかるSATAポートの物理的な場所と見つけ方

マザーボードをケースに取り付けた状態で眺めたとき、SATAポートはたいてい基板の右側エッジ（端）か、右下の隅に固まって配置されています。これは、PCケース内のドライブベイが前方に配置されていることが多いため、ケーブルの引き回しを最短にしてケース内をスッキリさせるための合理的な設計なんですね。

見た目は、小さな長方形のプラスチックの差し込み口で、中にL字型のピンが見えるのが特徴です。指先ほどのサイズですが、ここがデータをやり取りする重要な玄関口になります。

最近の自作PC市場では、SATA 3.0（6Gbps）規格が主流となっており、データの転送速度を最大限に引き出すためにマザーボード上のチップセット（PCH）に近い位置へ配置されるのが一般的です。

一見すると地味なパーツですが、ここがシステムと大容量ストレージを繋ぐ生命線となります。

もしマザーボードのsataがどこにあるか見当がつかない場合は、まず電源ユニットから伸びている太い配線の近くや、ケースのフロントパネルに繋がる細い線が集まっている「右下エリア」を重点的に探してみてください。基板と同じ黒色のコネクタが多いですが、メーカーによっては青や白など目立つ色にしていることもあります。

視覚的な特定を容易にするポイント

初めてマザーボードを見る方は、まず「L字型の切り欠きがある小さな四角い端子」が4個から6個ほど集まっている場所を探してください。

多くの場合、基板の最も右下の角、あるいは右側面の縁に沿って並んでいます。メーカーによっては、ポートの周辺を色分けしていたり、一段高いコネクタを採用していたりすることもあります。また、ポートのすぐ横に「SATA」という文字が小さくシルク印刷されていることも多いので、虫眼鏡やスマホのライトを使って探してみるのがおすすめですよ。

配置場所	特徴	メリット
基板右側エッジ	中〜上位モデルに多い	裏配線がしやすく見た目が綺麗
基板右下コーナー	エントリーモデルに多い	真上からアクセスできて接続が楽
基板中央寄り	Mini-ITXなどの小型モデル	スペース優先のため変則的な位置

基本的にはマザーボードの右下付近を重点的に探せば、複数のポートが並んでいるのが見つかります！まずはこのエリアをチェックしてみましょう。

グラフィックボードに隠れてマザーボードのSATAがどこか不明な時

「右下を見たけど、どうしても見当たらない！」という場合、高確率で巨大なグラフィックボード（GPU）の影に隠れてしまっています。

現代のゲーミングPCに搭載されるハイエンドなグラボは、厚みが3スロット分、長さが30cmを超えることも珍しくありません。この巨大なボードが、マザーボードの下半分を屋根のように完全に覆い隠してしまうことがあるんです。これが、マザーボードのsataがどこにあるか分からない最大の原因と言っても過言ではありません。

この状態では、どこにSATAポートがあるか視認できないだけでなく、無理に指を突っ込んでケーブルを挿そうとすると、マザーボード側のコネクタをバキッと折ってしまう致命的なトラブルに繋がることもあります。

私も昔、狭い隙間に無理やり手を突っ込んでヒヤッとしたことがあります。特に垂直型のポート（上に挿すタイプ）の場合は、グラボのファンやヒートシンクがポートの真上に来ていることが多く、物理的にケーブルの頭が干渉してしまうこともあるんですね。

これを無理に押し込むと、グラボの故障やマザーボードの破損という、増設費用以上の痛い出費になりかねません。

安全な作業のためのステップ

増設作業を行う際は、急がば回れの精神で「グラフィックボードを一旦取り外す」のが一番確実で安全です。マザーボードのPCIeスロットの端にあるロックレバーを指で押し下げてロックを解除し、背面のネジを外してからゆっくりと引き抜いてください。

そうすれば、隠れていたSATAポートが全て丸見えになり、作業効率が劇的にアップしますよ。最近のマザーボードは、グラボを外しやすいように大きな解除ボタン（Q-Releaseなど）を搭載しているものもあります。

取り外した後に、自分が使いたいポートにケーブルを先に挿しておき、その後にグラボを戻すのが、スマートな自作派のテクニックですね。

無理な角度でケーブルを挿そうとすると、マザーボード側の繊細なピンが曲がったり、プラスチック部分が破損したりする恐れがあります。干渉するパーツは面倒でも先に外す習慣をつけましょう。焦りは禁物です！

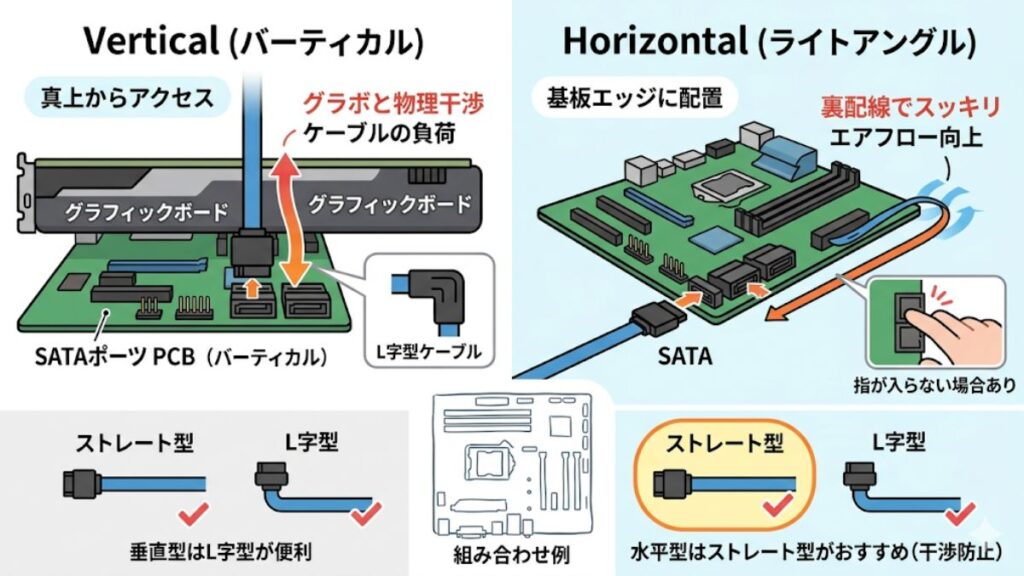

垂直型と水平型コネクタの形状の違いと配置の特徴

マザーボードによって、SATAポートの実装形式には「垂直型（バーティカル）」と「水平型（ライトアングル）」の2種類が存在します。自分のボードがどちらかを知っておくだけで、ケーブルの取り回しがぐっと楽になります。これらは見た目が全く違うので、配置のクセを理解しておきましょう。

垂直型（バーティカル）の特徴と注意点

基板面に対してコネクタが真上を向いて立っているタイプです。安価なマザーボードや、基板面積の狭いMicro-ATX、Mini-ITXなどでよく見かけます。

メリットは真上からケーブルを挿せるので場所が分かりやすいことですが、長いグラボを載せた際に真下に来てしまうと、ケーブルのコネクタがグラボのファンに当たってしまう物理干渉が起きやすいのがデメリットです。また、ケーブルの重みでコネクタに負荷がかかりやすいため、結束バンドなどでしっかり固定するのがコツです。

水平型（ライトアングル）のメリット

基板の端から外側（横方向）を向いて寝ているタイプです。中級から高級なATXマザーボードの多くはこの形式を採用しています。メリットは、ケーブルを挿すとそのままマザーボードの裏側の配線スペース（裏配線）へ誘導できるため、ケース内の見た目が非常に美しく仕上がる点です。

エアフロー（空気の流れ）も良くなるので、冷却性能を重視するならこちらが理想的ですね。一方で、PCケースの形状（サイドパネルとの隙間が極端に狭いなど）によっては、横から挿すのが大変な場合もあります。指が入らないときは、マザーボードをケースに固定する前にケーブルを挿しておくという裏技もあります。

水平型ポートを使う場合は、コネクタが90度曲がった「L字型ケーブル」よりも、真っ直ぐな「ストレート型ケーブル」の方が、他のポートとの干渉を防ぎやすく挿しやすいことが多いですよ。逆に垂直型ならL字型が便利なケースもあります。

配置パターンの比較

最近のマザーボードでは、ユーザーの利便性を考えて、垂直型と水平型を組み合わせて配置しているモデルもあります。例えば「メインの4ポートは水平型、残りの2ポートは基板下部に垂直型」といった具合です。自分のケースのドライブベイがどこにあるかに合わせて、最もストレスなく配線できるポートを選べるようになっているんですね。

ケースのサイズで変わるSATAポートの実装位置

マザーボードの大きさ（フォームファクタ）は、SATAポートの配置のゆとりを決定づける大きな要因です。大きなATX規格なら、右側のエッジに6個〜8個のポートが綺麗に整列しているのが一般的ですが、これがサイズダウンすると事情が変わってきます。

Micro-ATXやMini-ITXのクセ

少し注意が必要なのが、一回り小さいMicro-ATXです。限られた基板面積に機能を詰め込むため、配置が変則的になりがちです。「2個は右側に横向き、残りの2個は基板の下側に上向き」といった具合にバラバラに配置されていることもあります。

さらに超小型のMini-ITXに至っては、メモリスロットとCPUソケットの間のわずかな隙間にポツンと配置されていることすらあります。マザーボードのsataがどこにあるか探すとき、ITXボードを使っているなら、常識にとらわれず「隙間」を全てチェックするくらいの気持ちが必要です。

これらの小型ボードでは、パーツ同士の距離が極めて近いため、配線順序を間違えると最後に指が入らなくなることも。「先にSATAケーブルを挿してからグラボを載せる」「メモリーを挿す前にSATAを繋ぐ」といった手順の工夫が必要になるケースが多いですね。

自作PCの醍醐味でもありますが、パズルを解くような感覚で全体のレイアウトを事前にシミュレーションしておきましょう。特にMini-ITXで2.5インチSSDを複数積む場合は、ケーブルの曲がり角度まで計算に入れないとサイドパネルが閉まらなくなることもあるので要注意です。

規格	標準的なポート数	配置の傾向
ATX	6〜8個	右側に整理されて配置（水平型が多い）
Micro-ATX	4〜6個	右下や下側に混在（垂直型も多い）
Mini-ITX	2〜4個	基板上の空きスペースに点在

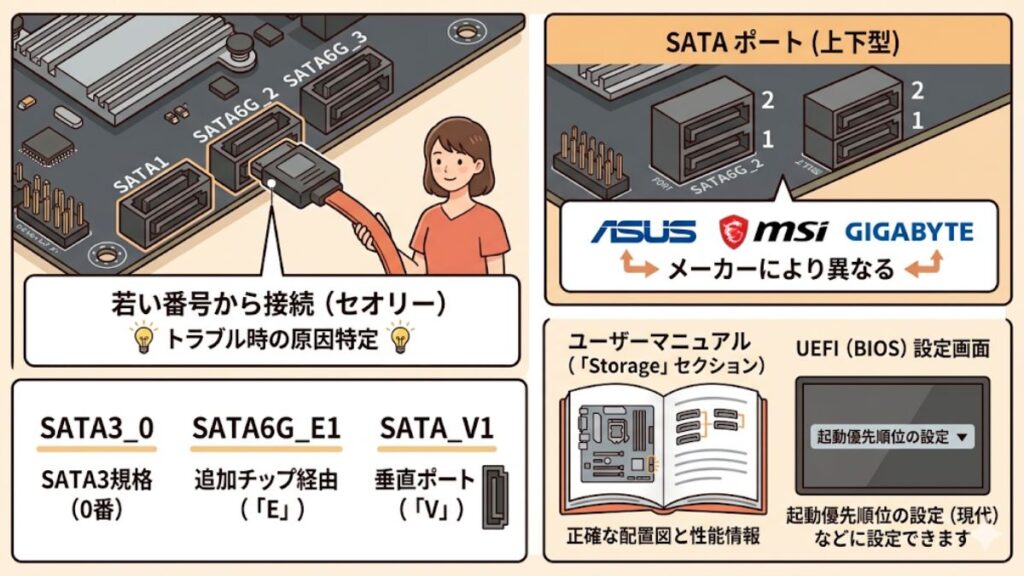

マザーボード上のシルク印刷やラベル番号の読み方

SATAポートをよく観察すると、基板上に「SATA1」「SATA6G_2」といった非常に小さな文字が白く印刷されているのが分かります。これがポート番号の識別ラベルです。基本的には数字の若い番号（0や1）からストレージを繋いでいくのが、PC自作における暗黙の了解（セオリー）です。

というのも、古いマザーボードやOSでは、この番号順にストレージをスキャンして起動ディスクを探しにいく設定になっていることがあるからです。現代でも、1番ポートにメインのSSDを繋いでおくと、トラブル時の原因特定がしやすくなるというメリットがあります。

また、ポートが上下に積み重なっている「スタック型」の場合、どちらが1番でどちらが2番なのか判別が難しいことがあります。多くの場合は「基板に近い下側が若い番号」ですが、ASUSやMSI、GIGABYTEといったメーカーごとにこの法則は異なります。

正確なポート配置図を確認するには、マザーボード付属の冊子マニュアルか、公式サイトからPDF形式で公開されている「ユーザーマニュアル」の「Storage」セクションを参照するのが最も確実です。マニュアルには、各ポートがチップセット直結なのか、あるいは外部チップ（ASMedia製など）経由なのかといった、性能に関わる情報も載っています。

ラベルの読み方の例

• SATA3_0, SATA3_1…：SATA 3.0規格の0番、1番という意味。
• SATA6G_E1：「E」はExternalの略で、追加チップによるポートであることを示す場合があります。
• SATA_V1：垂直（Vertical）ポートを示していることがあります。

現代のUEFI（BIOS）環境では、どのポートに挿しても「このSSDを起動優先順位1位にする」と設定できるので、昔ほど番号にこだわる必要はありません。ただ、管理のしやすさを考えると、1番から順に埋めていくのがスマートですね。後で「あのSSD、どこに繋いだっけ？」と迷わずに済みます。

接続に必要なSATAケーブルの種類とラッチの有無

せっかく正しい場所が見つかっても、使うケーブルが適切でないとトラブルの元になります。SATAデータケーブルには、大きく分けて「ラッチ（固定金具）あり」と「ラッチなし」があります。私が強くおすすめするのは、間違いなく「ラッチ付き」です。

SATAコネクタはUSBなどに比べて意外と保持力が弱く、PC内部の配線を整理している最中に少し引っ張られただけで半挿し状態になりやすいんです。これが原因で「OSが起動しない」「突然フリーズする」といった怪奇現象に悩まされる初心者は後を絶ちません。

カチッという手応えとともに固定されるラッチ付きなら、長期間の振動やケーブルの自重による「抜け」を完璧に防いでくれます。

また、ケーブルの柔軟性や細さも重要です。最近は「スリムタイプ」や「極細ケーブル」も販売されており、配線が密集する小型PCでは重宝します。ケーブルが硬すぎると、マザーボードのコネクタ部分に常に「ひねり」の力が加わってしまい、最悪の場合はコネクタの根元が浮いてしまう故障の原因にもなります。

自分のケースの大きさと、ドライブまでの距離を考えて、適切な長さ（通常30cm〜50cm）のものを選びましょう。長すぎるとケース内の風通しを悪くしますし、短すぎると無理なテンションがかかってしまいます。

形状の使い分けと使いこなし

• ストレート型：両端が真っ直ぐ。水平型ポートや、広い空間に最適。最も汎用性が高いです。
• L字型：片側のコネクタが90度曲がっている。SSDの背面とケースのパネルの隙間が狭いときや、垂直型ポートでグラボとの距離を稼ぎたいときに便利。
• 下向きL字：L字の向きが逆のもの。コネクタの向きによっては逆に配線しづらくなるので、購入前に向きをよく確認しましょう。

配線が密集する自作PCでは、「ラッチ付き」かつ「片側L字型」のケーブルを予備として持っておくと、どんな状況にも対応できて非常に便利です！特にストレージを複数積むなら、予備ケーブルは必須アイテムですね。

マザーボードのSATA接続でどこに挿すべきか迷った時の対処法

物理的な場所が分かって接続が終わったら、次は「システムに正しく認識させて使う」ためのステップです。ただ挿すだけでは動かないことも、PC自作の奥深い（ちょっと面倒な）ところです。ここからは、具体的な設定やトラブル解決法を詳しく見ていきましょう。

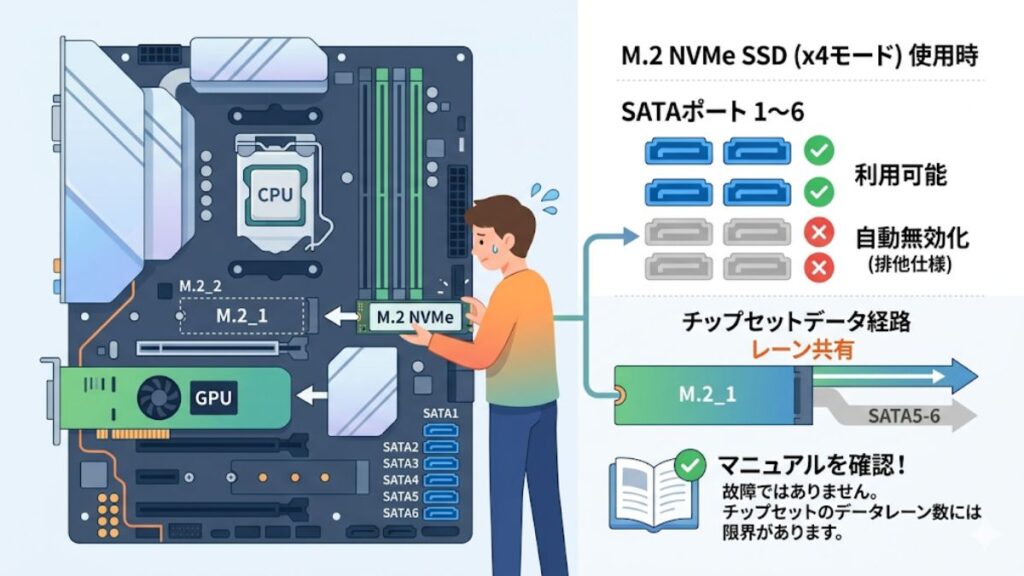

M.2 SSDとの排他仕様によるポート無効化の注意点

ここが一番のハマりポイントかもしれません。最近のマザーボードはM.2 NVMe SSDが主流ですが、チップセットが処理できるデータの通り道（レーン数）には物理的な限界があります。

そのため、特定のM.2スロットを使用すると、物理的に存在している一部のSATAポートが自動的に機能停止（無効化）される「排他仕様（レーン共有）」という仕組みが存在します。これを知らないと、「マザーボードのsataがどこか分かって繋いだのに、全く認識されない！」と頭を抱えることになります。

例えば、「M.2の1番スロットにSSDを挿すと、SATAポートの5番と6番がオフになる」といったパターンです。これは故障ではなく、マザーボードの設計上の仕様です。特にBTOパソコンのアップグレードや中古マザーボードでの増設時に見落としがちですね。

もしHDDを増設してBIOSにすら表示されない場合は、挿している場所がこの排他ルールに引っかかっていないか真っ先に疑ってください。この仕様はマニュアルの「仕様一覧」や「ストレージ」の項目に注釈として必ず書かれています。増設する前に、「どのポートなら確実に生きているか」を確認しておくのが、無駄な作業を減らすコツですよ。

使用パーツ	無効化される可能性のあるポート	理由
M.2 SSD (SATAモード)	特定のSATAポート1つ	内部コントローラーのチャンネル共有
M.2 SSD (PCIe x4モード)	SATAポート2つ分など	高速通信レーン（HSIO）の転用
拡張カード (x4接続)	下位のSATAポート全部	チップセット全体の帯域不足

「増設したのに認識しない！」と思ったら、物理故障を疑う前にまずこの排他仕様を確認しましょう。マニュアルにしか書かれていない重要な情報です。

BIOSやUEFI画面でストレージの認識状態を確認する手順

配線が終わり、排他仕様もクリアしているはずなのに動かない。そんなときはWindowsを立ち上げる前に、マザーボードの脳内設定である「BIOS（UEFI）」でデバイスが認識されているかを確認するのが鉄則です。

電源を入れた直後のメーカーロゴ画面で、キーボードの「Delete」キー（またはF2キー）を連打しましょう。ここで認識されていなければ、Windows側でどれだけ設定をいじっても無意味だからです。

BIOS画面に入ったら、「Storage Information」や「System Browser」、「Advanced > SATA Configuration」といった項目を探します。ここに接続したHDDやSSDのモデル名（例：Samsung SSD 870…やWDC WD40…など）が表示されていれば、物理的な接続と電気的な導通は100点満点です。

もしここに名前が出てこないなら、ケーブルの接触不良、電源供給の不備、あるいはポート自体がBIOS設定で「Disabled（無効）」になっている可能性があります。

この「段階的な切り分け」ができるようになると、トラブル対応が格段に早くなりますよ。自信がないときは設定を「Load Optimized Defaults（初期設定に戻す）」してみるのも一つの手です。

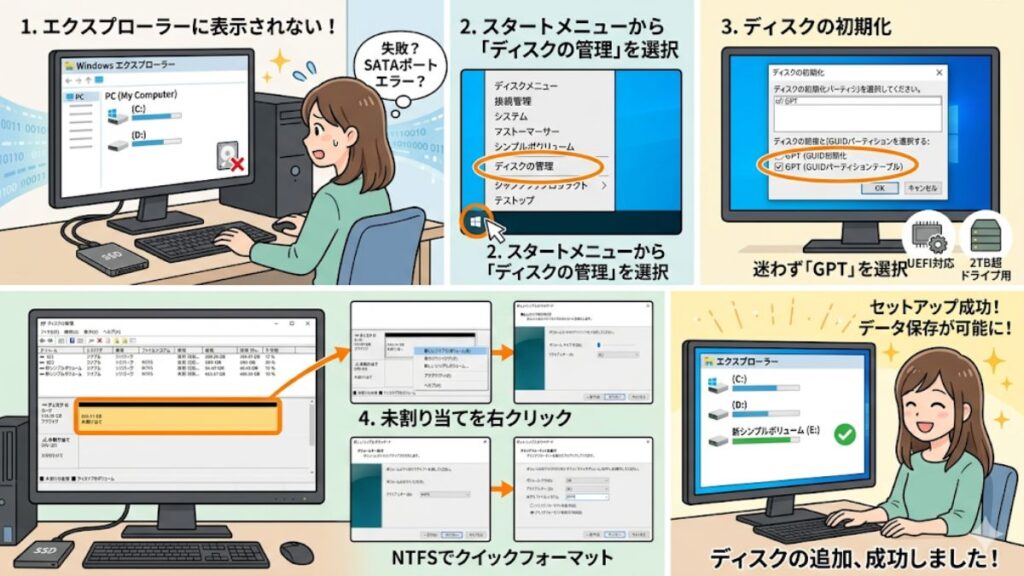

Windowsのディスクの管理で新しいドライブを初期化する方法

BIOSで無事にデバイス名が認識されていることを確認してWindowsを立ち上げても、まだマイコンピュータ（PC）のエクスプローラーには新しいドライブが現れません。

ここで「えっ、故障？マザーボードのsataの場所を間違えた？」と焦ってしまう初心者は非常に多いのですが、実はこれは故障ではなく「フォーマットされていないだけ」という正常な状態なんです。新品のストレージは、Windowsに対して「これからこの形式で使いますよ」という「初期化」と「ボリューム作成」という手続きを済ませる必要があるんですね。

この作業を行うには、まず「ディスクの管理」というツールを使います。Windowsのスタートボタンを右クリックして、メニューの中から「ディスクの管理」を選択してください。すると、新しいディスクが接続されていれば自動的に「ディスクの初期化」というウィンドウが立ち上がります。

ここでパーティションスタイルを選択することになりますが、現代のPC環境（Windows 10や11）であれば、迷わず「GPT（GUID パーティションテーブル）」を選びましょう。2TBを超える大容量ドライブをフルに使うためにも、また最新のUEFI環境と相性が良いのもGPTです。古い規格であるMBRは、特別な理由がない限り選ぶ必要はありません。

新しいHDDやSSDを増設した直後は、まず「ディスクの管理」で認識させる必要があります。初期化形式は「GPT」を選んでおけば間違いありません！

新しいシンプルボリュームの作成とフォーマット

初期化が終わると、画面下部に「ディスク1」や「ディスク2」として、「未割り当て」と書かれた黒いバーが表示されます。この黒いバーの部分を右クリックして「新しいシンプルボリューム」をクリックしてください。

あとはウィザードに従って進むだけです。ドライブ文字（DやEなど）を割り当て、ファイルシステムはWindows標準の「NTFS」を選択してクイックフォーマットを実行します。

これで、ようやくエクスプローラーに新しいドライブが出現し、データの保存ができるようになります。この一連の作業が完了して初めて、マザーボードのsata増設が成功したと言えるわけです。手順自体はシンプルですので、落ち着いて一つずつ進めてみてくださいね。

項目	推奨設定	理由
パーティションスタイル	GPT	2TB以上の容量に対応し、UEFIとの親和性が高いため
ファイルシステム	NTFS	Windows環境で最も安定し、大きなファイルも扱えるため
アロケーションユニットサイズ	規定値	一般的な利用用途であれば、標準設定が最も効率的

認識しない原因となるケーブルの接触不良や電源不足の対策

もし、これまでの手順をすべて試しても認識されない場合、一度冷静になって基本中の基本、つまり「物理的な接続」に立ち返ってみましょう。自作PCのトラブルの8割は、実はソフトウェアのバグではなく「ケーブルの接触不良」や「電源の挿し忘れ」といった物理的な要因に集約されると言っても過言ではありません。

特にマザーボードのsataポートは、非常に繊細なピンが並んでおり、少しでも斜めに挿さっていたり、奥まで届いていなかったりすると、通電していてもデータの通信ができない「半挿し」状態になってしまいます。

まず確認してほしいのは、SSDやHDDに「2本のケーブル」が正しく挿さっているかです。マザーボードと繋ぐ細い「SATAデータケーブル」と、電源ユニットから伸びている幅の広い「SATA電源ケーブル」の両方が必要です。

特に増設に慣れていない方は、電源ケーブルの方を忘れがちです。また、電源ユニット側のコネクタが緩んでいないかもチェックポイントです。

ケーブルがケース内でピンと張っている状態だと、何かの拍子にコネクタが浮いてしまうことがあるので、少しゆとりを持たせた配線を心がけるのが私なりのコツです。ケースを閉める前に、指の腹でコネクタをぐっと押し込み、カチッという感触があるか確認してみてください。

SATAケーブルは非常に抜けやすいパーツです。ケース内の配線整理をした後に認識しなくなった場合は、高確率で引っ張られて抜けています。必ず再確認を！

電力供給の安定性を確保する

また、3.5インチのHDDを複数台増設している場合に意外と盲点なのが、電源の容量不足や系統の偏りです。HDDは起動時に「スピンアップ」というディスクを回転させる動作を行い、この瞬間に大きな電流（突入電流）を必要とします。

1本の電源ケーブルから3つも4つも分岐させてHDDを数珠つなぎにしていると、この起動電力が足りずにデバイスが立ち上がらないことがあるんです。

「ブーン」という回転音が聞こえない、または「カチ、カチ」と繰り返す音がする場合は、別の電源ケーブル系統から電気を取るように分散させてみてください。これだけで嘘のように認識が安定することがあります。安定した動作のためには、余裕を持った電源ユニットの選定も大切ですね。

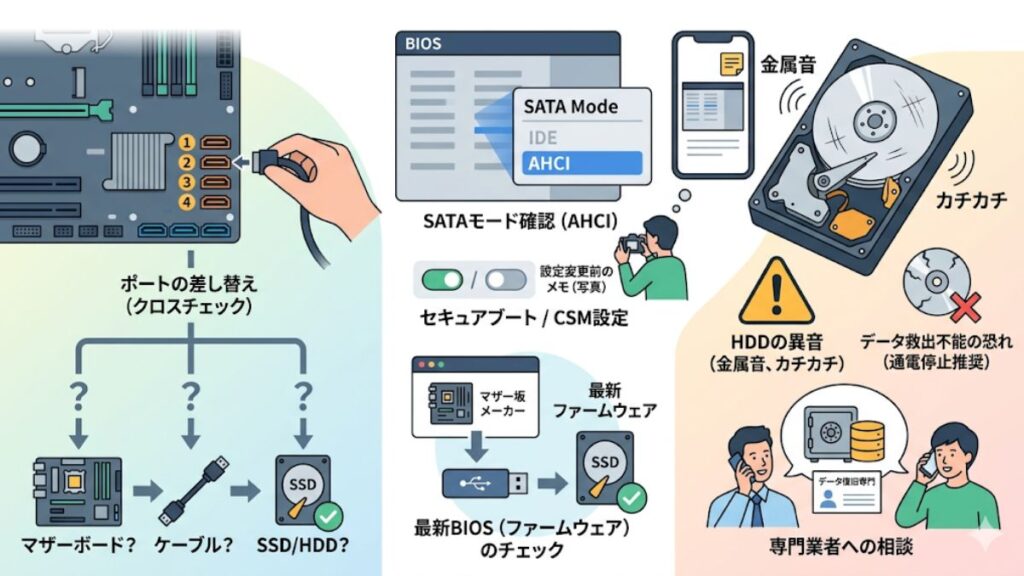

故障を疑う前に試すべきポートの差し替えと設定変更

物理的な接続をやり直してもダメなら、次は「場所」を変えてテストしてみましょう。マザーボードには複数のSATAポートがありますが、実はその中の特定のポートだけが故障している、あるいは特定の組み合わせで不具合が起きているケースが稀にあります。

例えば、1番ポートに挿してダメなら、3番ポートに差し替えてみるという「クロスチェック」は、トラブルシューティングの基本中の基本です。

これにより、原因が「ストレージ側」にあるのか、「マザーボード側」にあるのか、あるいは「ケーブル側」にあるのかを明確に切り分けることができます。

設定面では、BIOS（UEFI）内の設定項目も重要です。もし古いマザーボードからパーツを流用している場合、SATAモードが「IDE」という古い規格に設定されていないか確認してください。

現代のSSDやHDDは「AHCI」モードで動作することが前提となっており、ここがずれていると本来の性能が出ないばかりか、Windows上で正しく認識されない原因になります。また、セキュアブートやCSM（互換性サポートモジュール）の設定変更も、古いHDDを最新のPCで使う際には必要になることがあります。

設定を変える前には、現在の設定をメモしておくかスマホで写真を撮っておくと、万が一起動しなくなったときに元に戻せるので安心ですよ。

マザーボードによっては、特定のメーカーのSSDと相性問題が出ることもあります。BIOSのアップデートで修正されることが多いので、メーカーの公式サイトで最新のファームウェアが出ていないかチェックしてみるのも有効な手段です。

物理的な故障のサインを見極める

それでも解決しない場合、最終的に検討すべきはデバイス自体の故障です。HDDから「金属がこすれるような音」や「一定間隔のカチカチ音」が聞こえる場合は、物理的な破損（ヘッドの故障など）の可能性が極めて高いです。

このような状態で通電を繰り返すと、ディスクの表面に傷がついてデータ救出が不可能になる恐れがあります。大切な思い出の写真や重要な仕事のファイルが入っているなら、無理をせず専門のデータ復旧業者に相談するのが賢明な判断です。

正確な情報は専門家のアドバイスを仰ぐのが一番の解決策ですね。（出典：総務省『国民のためのサイバーセキュリティサイト：データのバックアップと保護』）

まとめとしてマザーボードのSATAがどこか再確認する重要性

ここまで、マザーボードのSATAポートの物理的な場所から、接続時のルール、そして認識しないときのトラブルシューティングまでをじっくりと見てきました。

結論として、マザーボードのSATAがどこにあるかを正確に把握することは、単に端子を見つけるだけでなく、自分のPCの構造と性能を理解する第一歩だと言えます。基本的には「基板の右下」を探せば事足りますが、巨大なグラボに隠れていたり、M.2との排他仕様という目に見えない制約があったりと、自作PCの世界にはちょっとした罠が散りばめられています。

こうした細かい仕様を一つずつクリアして、自分の手で新しいストレージを増設し、空き容量が増えたPCを使い始めるときの達成感は、自作派ならではの楽しみですよね。

一度覚えてしまえば、次はもっとスムーズに作業ができるようになります。作業中、もし不安になったり「ポートが見つからない！」とパニックになりそうになったりしたら、一度深呼吸をしてケースを開け、この記事のポイントを思い出してみてください。

落ち着いて物理的な場所を確認し、マニュアルと照らし合わせれば、必ず解決策が見つかるはずです。この記事が、あなたのマザーボードのsata増設やトラブル解決のお役に立てれば嬉しいです。一歩ずつ、楽しみながらPCライフを豊かにしていきましょう！

自作PCの増設は「確認」と「丁寧な作業」がすべてです。正しい場所を知り、正しい手順で接続すれば、あなたのPCはもっと便利で強力な道具になります！

※本記事で紹介した内容は一般的なPCパーツの構造に基づく解説です。マザーボードの製品ごとにポートの数や配置、制限事項は異なりますので、実際の作業前には必ずお手持ちの製品マニュアルをご確認ください。

また、ハードウェアの分解やパーツの取り付けは自己責任となります。万が一の故障やデータ損失に備え、事前のバックアップを強く推奨いたします。

---
